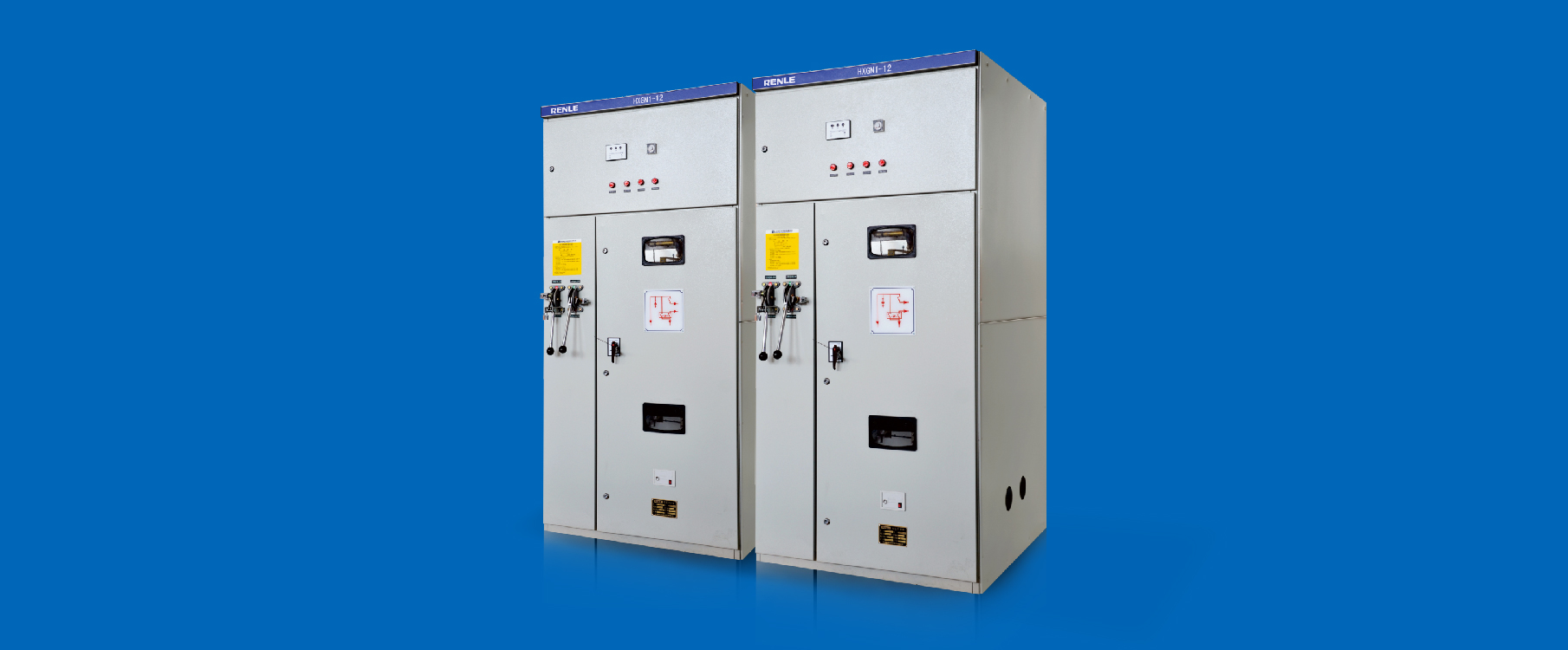

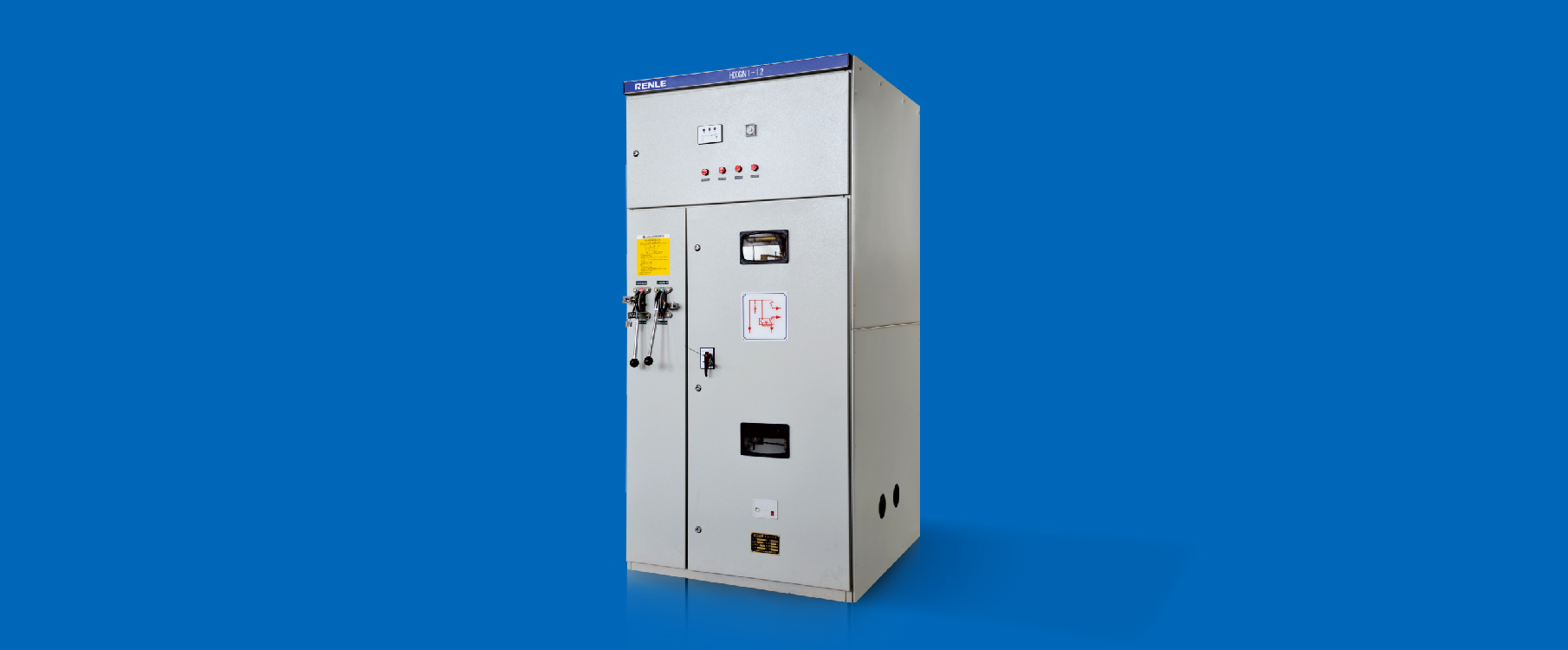

HXGN□-12ZFQ（R）箱型交流金屬封閉環網開關設備（以下簡稱環網柜），做到了真空環網柜與SF6環網柜同等體積（可以與之互換），完美解決了小體積柜更換熔斷器困難的問題。

結構特點：

● 本開關柜為組合式封閉結構，主開關配裝FZN□-12真空負荷開關（或我廠同時開發的ZN□-12/630-20型斷路器），為進線出線柜；配FZN□-12真空負荷開關-熔斷器組合電器柜為饋電柜。該開關柜為抽屜型組合熔斷器，兼有雙斷口隔離，更換熔斷器不需進入柜體空間，絕對安全方便。

● 真空滅弧室與隔離刀、接地刀間具有可靠機械連鎖，具有嚴格五防“軟”聯鎖，使操作者清晰操作思路，不會對設備造成意外人力損壞。

● 具有快速切除過載和短路故障功能，完全保證故障電流在40ms的短暫時間內被切除，對變壓器保護非?？煽?。

產品適用范圍：

該產品適于12kV三相交流50Hz環網供電系統中或中斷供電系統中起接受、分配電能或過載、短路保護之用，特別適用于無油化、不檢修及頻繁操作場所，也適用于箱式變電站。

技術指標：

組合電器所配熔斷器技術參數：

產品柜體及產品尺寸圖：

主電路結線方案

結線方案組合圖例

訂貨時應提供以下資料：

○ 主電路方案及單線系統圖、排列圖；

○ 二次回路接線原理圖、端子排列圖時，則由制造廠自行排列；

○ 開關柜內的電器元件的型、規格、數量；

○ 主母線、支母線的材質、規格，如無提供規定則由制造廠按國家標準的規定供應；

○ 開關柜使用在特殊環境條件下時，應在訂貨時提出；

○ 所需備品、備件、易損件種類和數量。
